Software zur Visualisierung von Baugrundaufschlüssen

BBG Bauberatungsgesellschaft mbH

Projekt

Ziel des Projektes war es, dass wir eine Software entwickeln und implementieren, die eine dreidimensionalen Visualisierung von Untersuchungsergebnissen aus Baugrundaufschlüssen sowie Feld- und Laborversuchen ermöglicht. Dabei kamen vorhandene Building Information Modeling-Standards zur Anwendung.

Umsetzung

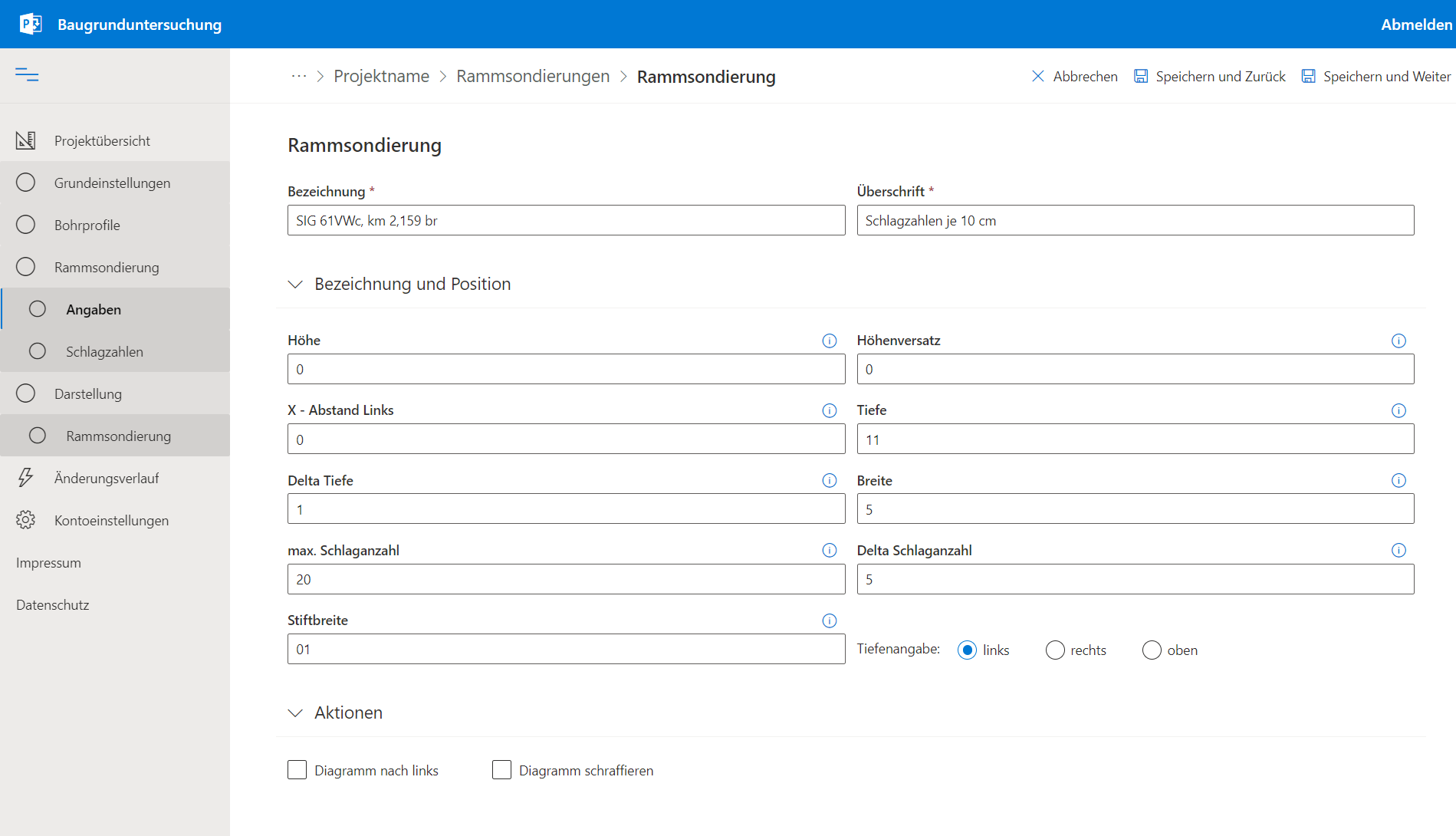

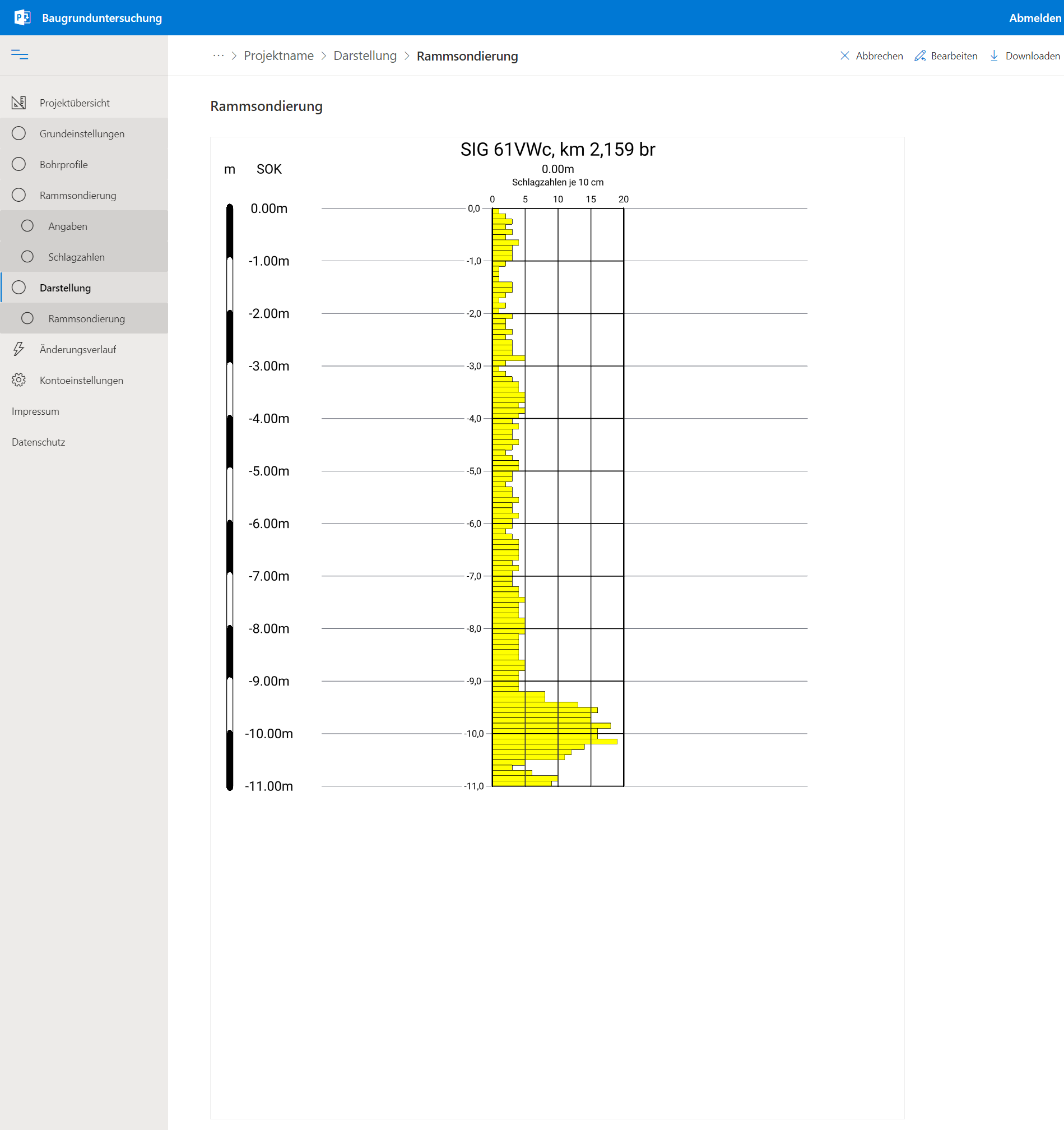

Wir haben die Anforderungen der BBG erfolgreich in einer webbasierten Softwarelösung umgesetzt. Neben einer zwei- und dreidimensionalen Darstellung der Bohrprofile werden auch die Ergebnisse der Rammsondierungen grafisch visualisiert. Anhand der Bohrprofile des zu erkundenden Grundstücks können die Beschaffenheiten flächig abgebildet werden. Die Eingabe der benötigten Daten erfolgt in enger Anlehnung an die auf den Baustellen üblichen Formulare zum händischen Ausfüllen. Dabei stand eine einfache und selbsterklärende Bedienbarkeit im Vordergrund der Entwicklung, sodass das Programm mit seinen Vorzügen ohne große Umgewöhnung genutzt werden kann.

Nutzen

Bei der Entwicklung der Software zur 3D-Darstellung von Baugrunddaten handelt es sich um eine absolute Innovation, mit der der Forderung des Bundesministeriums für Verkehr und digitale Infrastruktur (BMVI) im Rahmen des Stufenplans „Digitales Planen und Bauen“ nachgekommen wird. Das Ziel des BMVI ist die Einführung computergestützter Prozesse und Technologien zur Unterstützung bei der Planung und dem Betrieb von Bauwerken. Vor unserer Entwicklung der BBG Analyse Software gab es keine vergleichbare Lösung, die eine dreidimensionale Modellierung ermöglichte. Die Vorteile einer 3D-Visualisierung des Baugrundes reichen von flexibleren Darstellungsmöglichkeiten und besserer Überschaubarkeit bis hin zu effizienteren Korrekturmöglichkeiten. Damit wird eine moderne, genaue und sichere Planung vor, während und nach dem Bau ermöglicht.

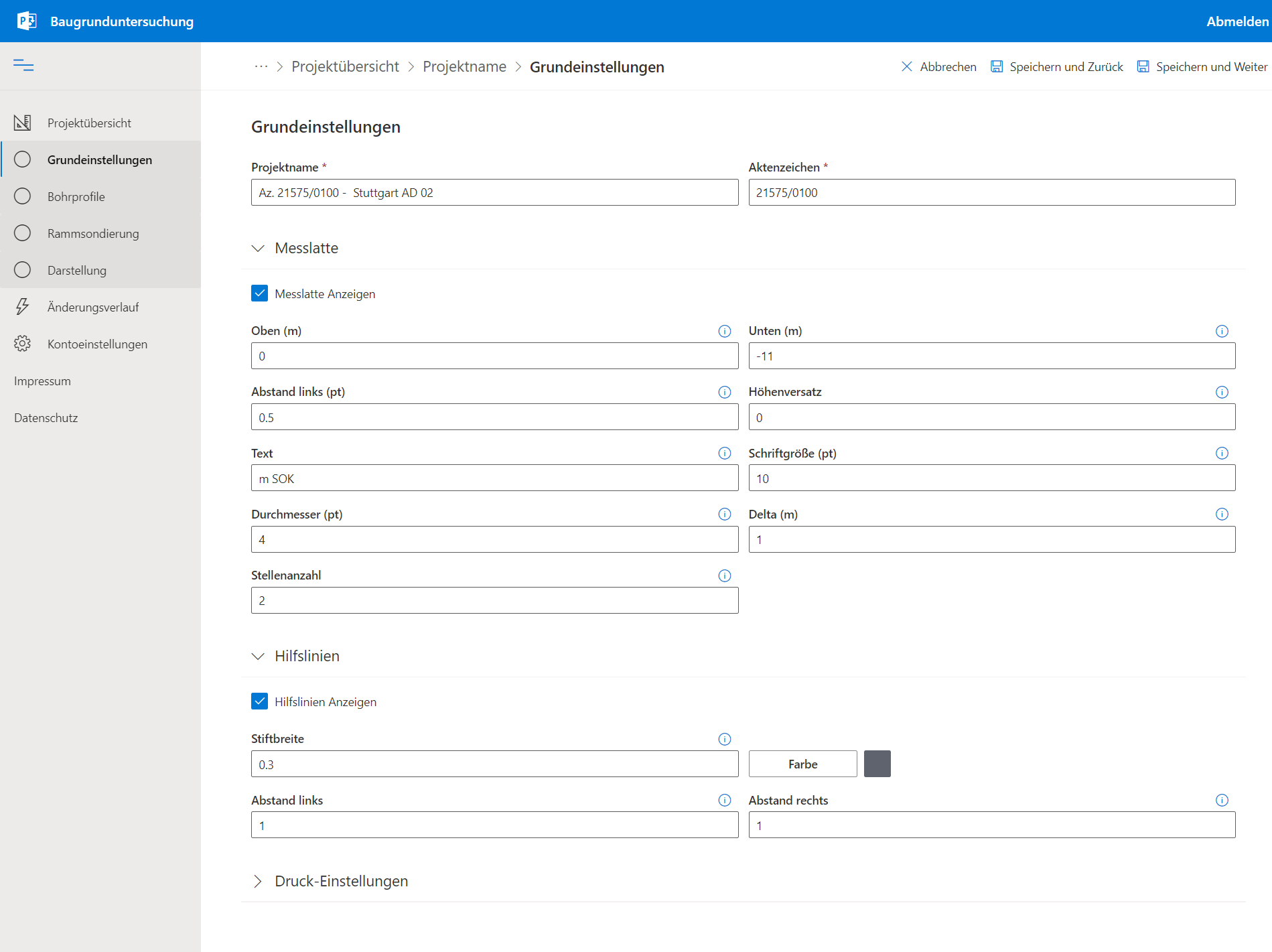

Weiterführende Möglichkeiten

Die entwickelte BBG Analyse Software bildet eine solide Grundlage für viele weitere Entwicklungen in Bezug auf die Analyse von Baumaterialen und des Baugrundes. Sie ist der Startpunkt für eine umfassende, dreidimensionale Kartierung von Bodenbeschaffenheiten in Baugebieten und in infrastrukturrelevanten Regionen. Die gesammelten Daten können in einem weiteren Entwicklungsschritt in einer „Zentralen Baugrunddatenbank“ gespeichert werden. Außerdem bieten die technischen Hintergründe der Software die Möglichkeit, Bauelementen in 3D-Geländemodellen zu visualisieren.
